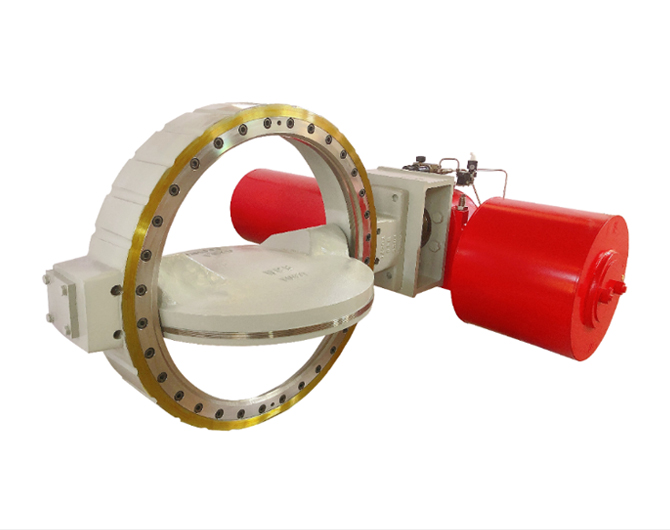

三偏心蝶阀

  • 产品简介

    双断式阀轴设计,增加阀门流通能力

  • 应用领域

    石油化工各类炼化、炼油装置,煤化工、多晶硅、火电厂、钢铁冶金等行业。

  • 阀门打开时,蝶板瞬间全部脱离阀座,360°密封圆周完全无摩擦;初始及最后行程为垂直位移。
  • 阀板与阀座是锥中锥的结构,面-面密封,可以做到很高的公称压力;
  • 动态密封,没有绝对的关闭零度,阀体无止位设计;可承受高温及高低温变换工况。
  • 阀杆扭矩密封;阀杆施加扭矩时,阀座和密封圈形成均匀的密封比压。
  • 双向密封,可实现全压差正反向零泄漏。
  • 设计标准
    DIN 12516、 ASME B16.34、 API 609
  • 公称口径
    DN80至DN4000 ( 3“-160” )
  • 公称压力
    PN16至PN420 (Class150-2500LB)
  • 使用温度
    -196 ℃至670 ℃
  • 材质
    WCB CF8(F304) CF8M(F316)CF3(F304L)CF3M(F316L) 双相钢 合金钢等
  • 防火设计
    依照API6FA
  • 密封的形式
    纯金属硬密封/多层次复合密封
  • 阀杆密封
    316SS-石墨
  • 泄漏等级
    可按照ANSI/API/DIN等标准进行检测(正反向零泄漏)
